Особливості верстата

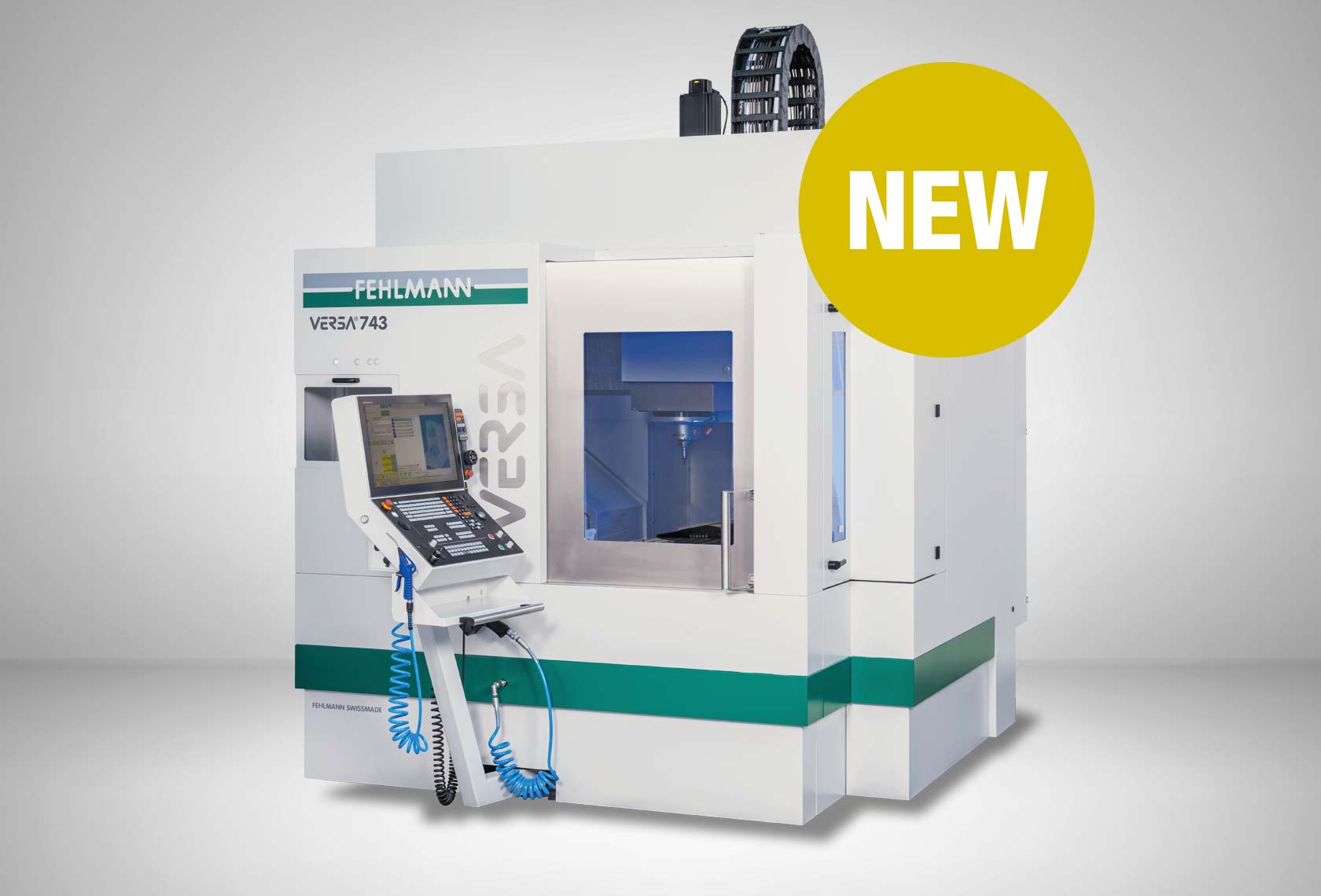

FEHLMANN VERSA 743 був розроблений для максимальної точності наскрізь.
Охолоджувані компоненти ковзання, а також охолоджена конструкція машини надійно запобігають небажаному нагріванню.
Вісь X підтримується по всій довжині ліжка для ідеальної стабільності.
Особливості та основні моменти
- Зона затиску 770 х 650 мм, заготовки до 1000 кг.
- Відмінний доступ і оптимальний огляд зони обробки. Ручне завантаження деталей спереду. Двері простягаються прямо в дах машини, що дозволяє комфортно завантажувати кран зверху.

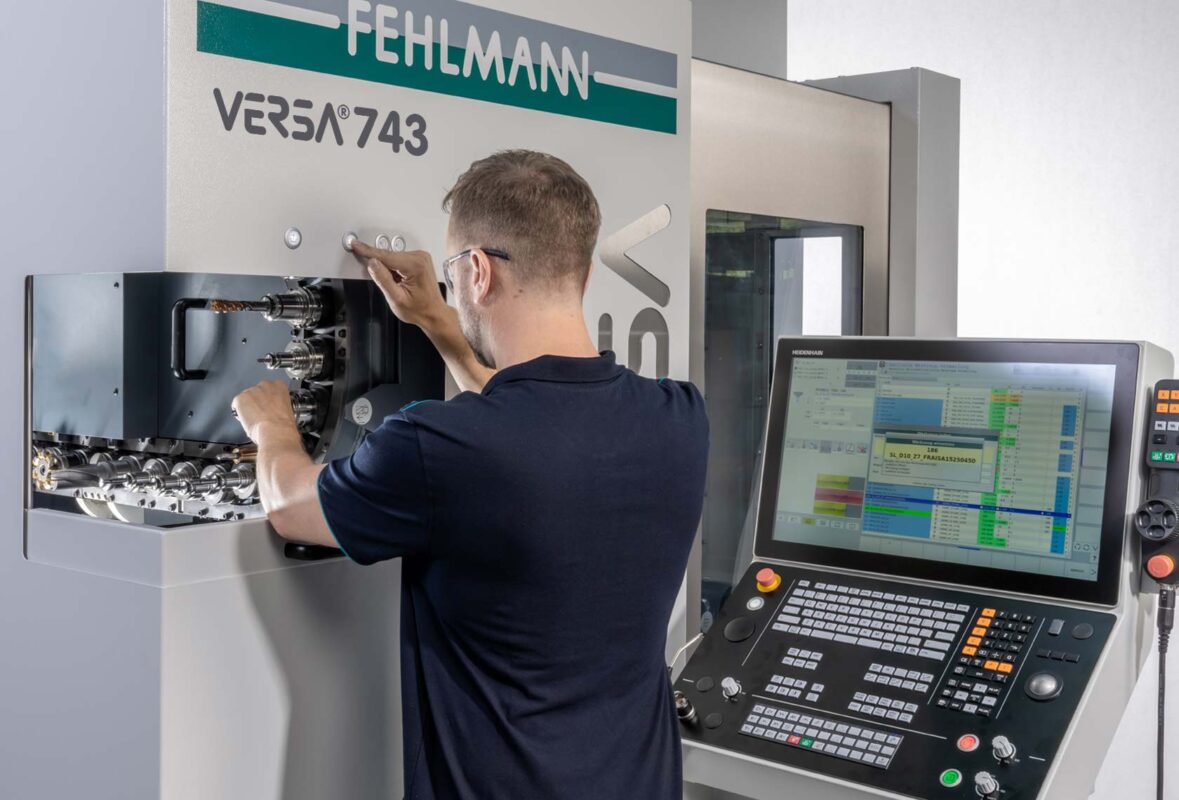

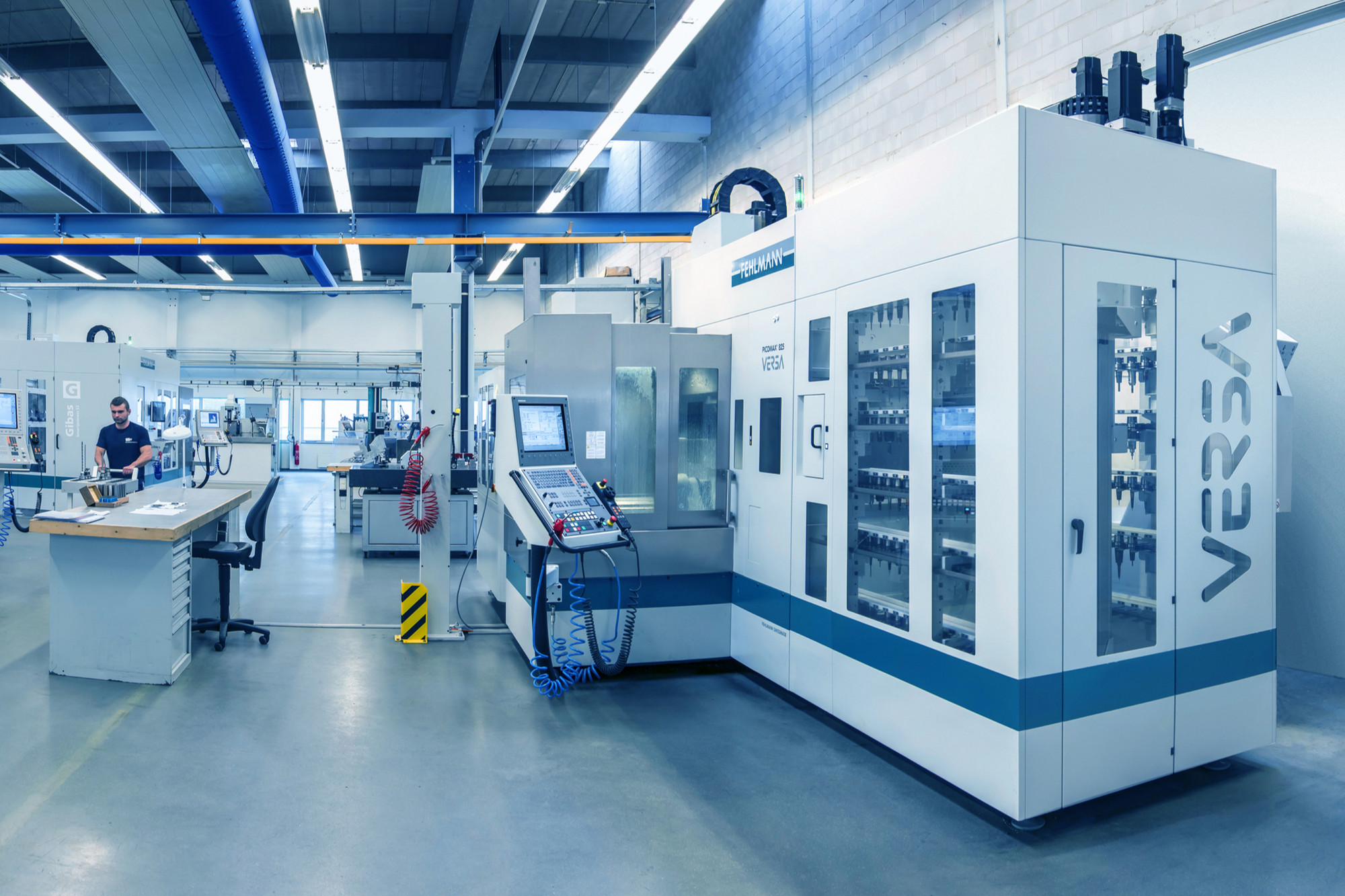

- Пристрій зміни інструменту з ланцюговим магазином має ємність для 42 інструментів у базовій версії та може бути модернізована до 74 інструментів. Додатковий стійковий магазин вміщує, залежно від тримача інструменту, від 112 до макс. 600 додаткових інструментів (з можливістю масштабування) і можуть бути легко встановлені з економією місця на лівій стороні машини.
- Висока жорсткість з мінімальним тепловим ростом і оптимальним поглинанням вібрації завдяки базі машини з сірого чавуну з триточковою опорною системою.
- Ідеальна динамічна точність завдяки оптимізованій вазі рухомих частин із сфероїдального чавуну.
- Стандартизовану, а також налаштовану автоматизацію з роботом можна модернізувати в будь-який час, оскільки права сторона машини залишається доступною.
- Ідеальне керування спереду з ергономічною конфігурацією всіх елементів керування.
- Доступний широкий вибір варіантів автоматизації, включаючи індивідуальні рішення.
Parts Handling - автоматизація без обмежень
У стандартній версії наші верстати вже добре оснащені всіма функціями, необхідними для високоточної обробки.
Доступні різні додаткові опції, наприклад:
- Система охолодження високого тиску з подачею через шпиндель і конвеєром стружки.
- Різні інструменти та системи вимірювання деталей (зондові системи, лазер …)
- Інтегрована мінімальна кількість мастила для обробки HSC
- Інтегрована система затискання нульової точки та рішення автоматизації
Опції
У стандартній версії наші верстати вже добре оснащені всіма функціями, необхідними для високоточної обробки.
Доступні різні додаткові опції, наприклад:
- Система охолодження високого тиску з подачею через шпиндель і конвеєром стружки.
Різні інструменти та системи вимірювання деталей (зондові системи, лазер …) - Інтегрована мінімальна кількість мастила для обробки HSC
Інтегрована система затискання нульової точки та рішення автоматизації
Технічні характеристики
| Travel distances | ||
| X | mm | 500 |
| Y | mm | 650 |
| Z | mm | 420 |
| Machining area | ||
| Clamping surface | mm | 770 x 650 |
| Max. table load | kg | 1000 |
| Distance table to spindle nose | mm | 100 – 520 |
| Spindle | ||
| Speed / power at S6 (40% ED) | rpm | 50 – 14,000 / 26.3 kw |
| 50 – 18,000 / 26.3 kw | ||
| 50 – 24,000 / 25 kw | ||
| 50 – 30,000 / 13.7 kw | ||
| Tool changer | no. of pockets | 42/74/rack magazine depending on tool holder 112 up to 600, scalable |
| Further data | ||
| Feed rate / rapid feed | mm/min | 1-50,000 |
| Control | Heidenhain CNC-control | TNC 640 with 24″ touch screen (ext. Workspace) |
| Dimensions (width/depth/height) | m | 2.43 / 2.73 / 3.25 |
| Weight | kg | 10,000 |
Subject to technical modifications.
