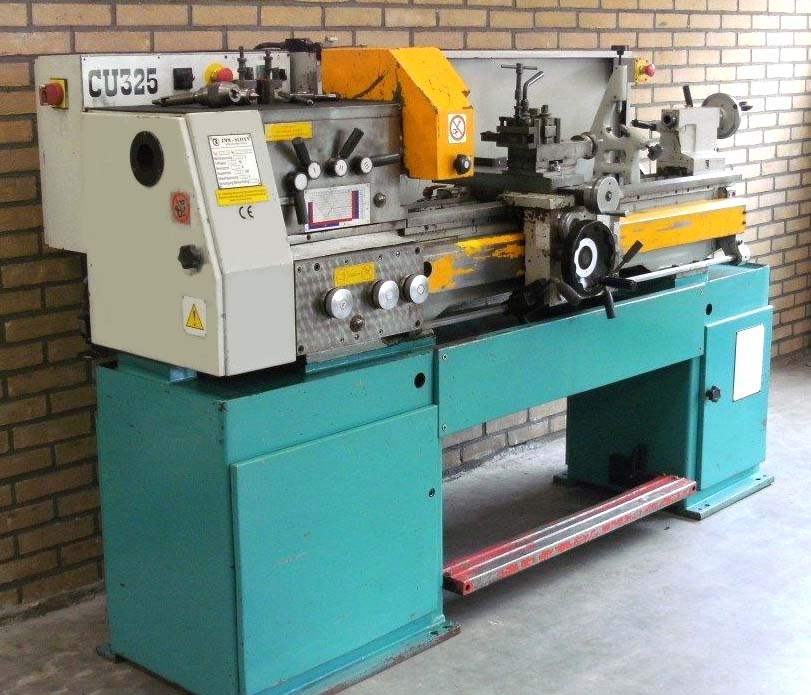

Що являє собою токарний верстат ZMM CU325?
Технічні характеристики та жорсткість верстата, широкий діапазон частоти обертання шпинделя та подач дозволяють повністю використовувати можливості прогресивних інструментів для обробки різних матеріалів.
Електрика верстата CU325 виготовлена німецькою фірмою “Шнайдер-електрик”. У шпиндельному вузлі використовуються підшипники та схеми їх встановлення тільки провідних фірм SKF та FAG.
За додаткову плату верстат CU325 комплектується конусною лінійкою за допомогою якої можна проводити нарізування конусного різьблення, а також точення конусів. пристроєм цифрової індикації УЦІ.
Конусна лінійка (Болгарія) Всі частини верстата CU325 виготовлені з високоякісної сталі, що забезпечує надійну роботу верстатів та збереження точності обробки протягом довгих років.
Принцип роботи та особливості конструкції верстата
Універсальний токарний верстат CU-325 оснащений 12 швидкісними ступенями частоти обертання шпинделя.
Токарний верстат CU-325 можна налаштувати для нарізання метричної, дюймової, модульної та різьби, як це зазначено на лицьовій табличці верстата.
Шпиндельна система, зубчасті трансмісії та інші механізми коробці швидкостей змащуються шляхом розбризкування. Інші поверхні змащуються вручну.
Операції, які можна виконувати на CU-325
- точення зовнішніх циліндричних, внутрішніх діаметрів та фасонних поверхонь за допомогою спеціальних різців з найбільшими розмірами заготовки Ø 325 х 1000 мм;
- точення конічних поверхонь довжиною до 250 мм та кутом до ±10°, використовуючи конусну лінійку (опція);
- свердління та розточування отворів за допомогою спеціальних різців;
- нарізання різьблення метричного, модульного, дюймового та пітчового;
Базова комплектація верстата CU325
- Трикулачковий патрон, що самоцентрується.
- Центр, що обертається
- Інструкція з експлуатації українською мовою
Комплектація верстата CU325 за додаткову оплату
- Затискний пристрій Camlock з переднім кінцем шпинделя згідно DIN55027/ISO702-III або USAS B-5.9-D1/ ISO702-II
- Конусна лінійка для нарізування конусного різьблення та точення конусів довжиною до 250 мм та кутом до +/-10 гр.
- Різьбовказівник для попадання в нитку різьблення при вимиканні маткової гайки
- Аварійний стоп педаллю
- Цифрова індикація
- Люнети
- Токарний патрон збільшеного діаметра
- Свердлильний патрон із оправкою для задньої бабки

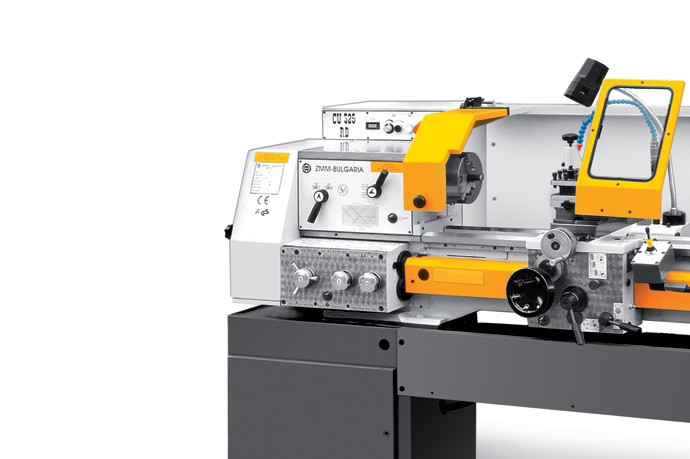

- Виконання верстата з безступінчастим регулюванням обертів модель CU-325 RD
- Планшайба 4-х кулачкова
- Планшайба без кулачків
- Центр-шайба
- Комплект повідців
- Цанговий патрон із пристроєм швидкого затиску
- Комплект цанг
- Комплект ключів
Технічні характеристики токарного верстата CU-325
