Особливості верстата

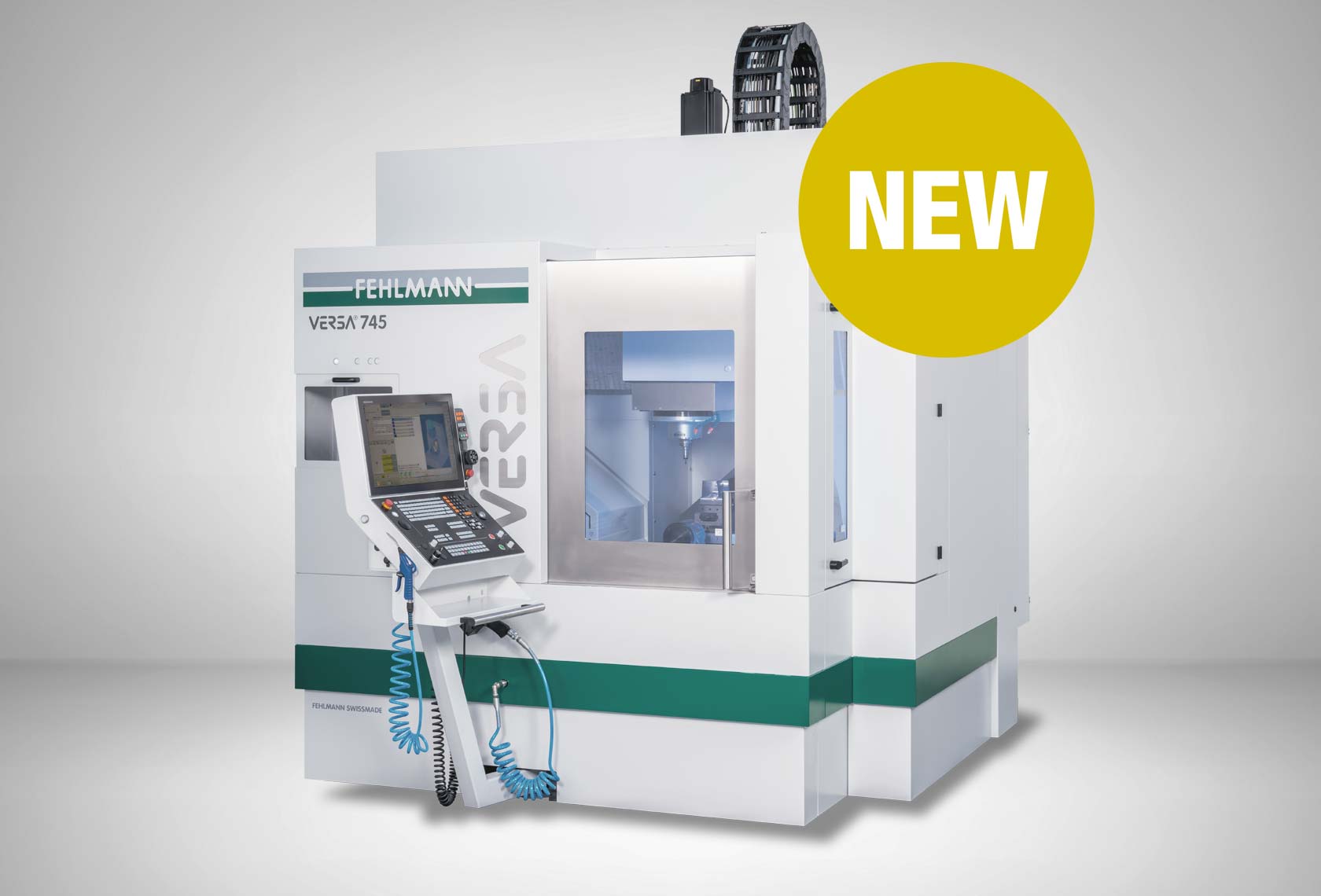

FEHLMANN VERSA 745 розроблено для максимальної точності наскрізь. Охолоджувані компоненти ковзання, а також охолоджена конструкція машини надійно запобігають небажаному нагріванню.

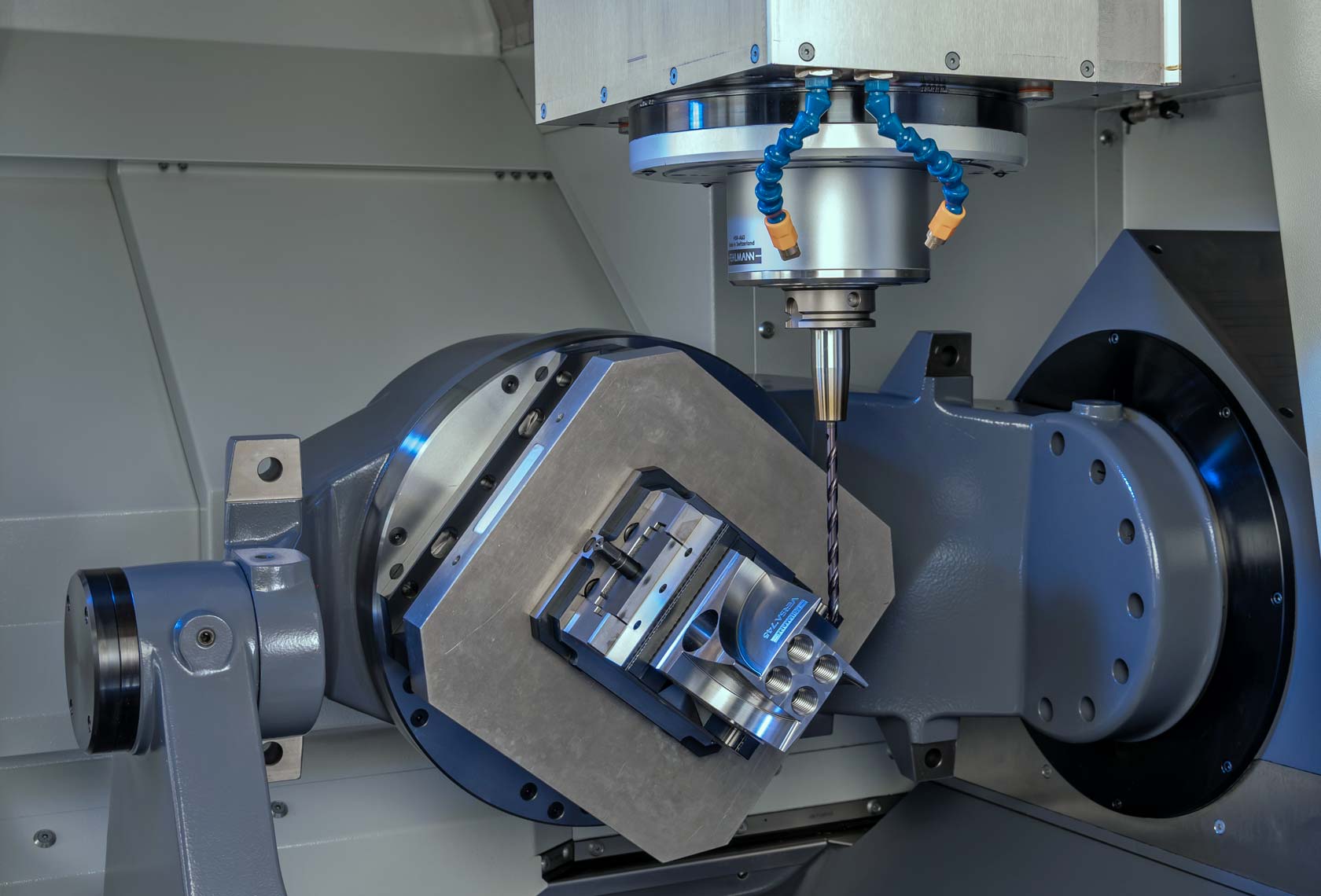

Вісь X з поворотним столом, що нахиляється, підтримується по всій довжині ліжка для ідеальної стабільності.
Стійкий поворотний міст із контропором також сприяє високій жорсткості FEHLMANN VERSA 745.
Особливості та основні моменти
- 5-осьова обробка заготовок до Ø 500 мм

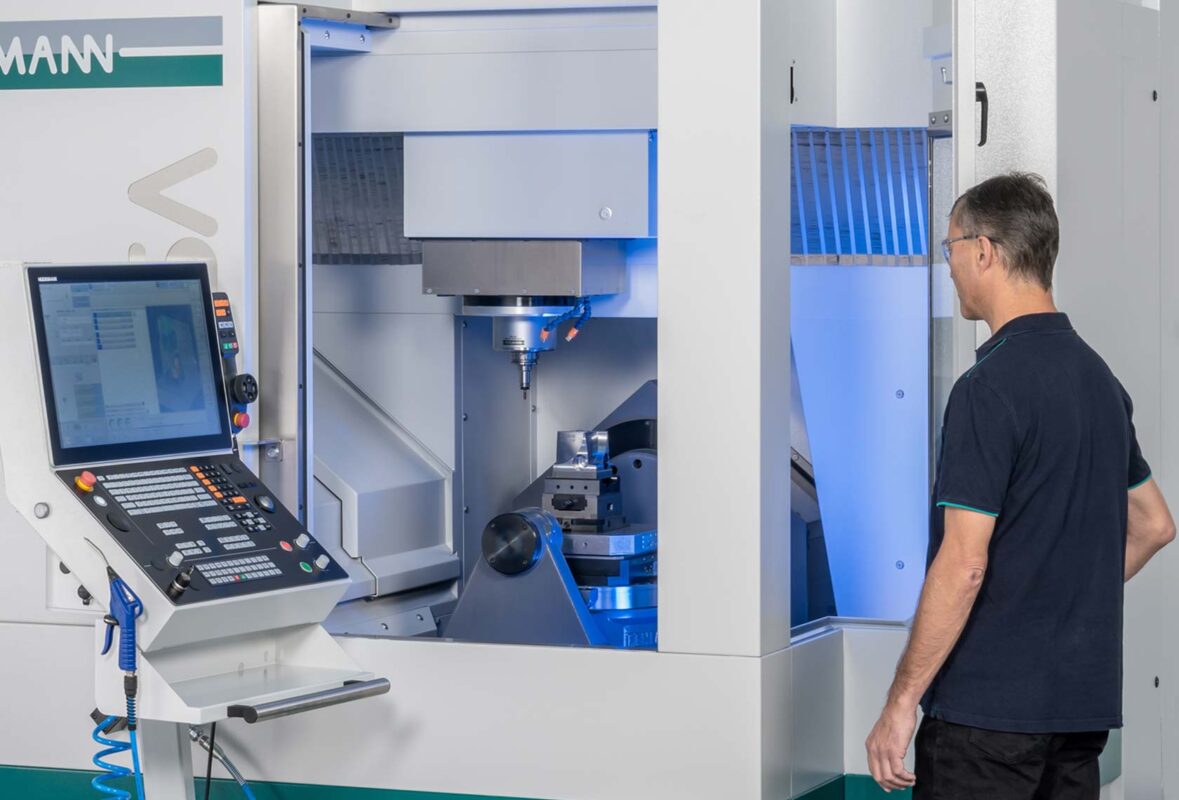

- Відмінний доступ і оптимальний огляд зони обробки. Ручне завантаження деталей спереду. Двері простягаються прямо в дах машини, що дозволяє комфортно завантажувати кран зверху.
- Пристрій зміни інструменту з ланцюговим магазином має ємність для 42 інструментів у базовій версії та може бути модернізована до 74 інструментів. Додатковий стійковий магазин вміщує, залежно від тримача інструменту, від 112 до 600 додаткових інструментів (з можливістю масштабування) і може бути легко встановлений з економією місця з лівого боку верстата.
- Висока жорсткість з мінімальним тепловим ростом і оптимальним поглинанням вібрації завдяки базі машини з сірого чавуну з триточковою опорною системою.
- Ідеальна динамічна точність завдяки оптимізованій вазі рухомих частин із сфероїдального чавуну.
- Стандартизовану, а також налаштовану автоматизацію з роботом можна модернізувати в будь-який час, оскільки права сторона машини залишається доступною.
- Ідеальне керування спереду з ергономічною конфігурацією всіх елементів керування.
- Доступний широкий вибір варіантів автоматизації, включаючи індивідуальні рішення.
Parts Handling - автоматизація без обмежень

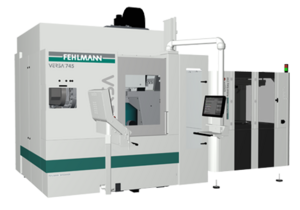

Завдяки продуманій і компактній конструкції FEHLMANN VERSA 745 можна автоматизувати в будь-який час. Оскільки дверцята автоматичного завантаження розташовані з правого боку машини, систему автоматизації можна легко підключити. Зона обробки має вільний доступ спереду для роботи з налаштування та керування процесом, незалежно від конфігурації машини. Залежно від кількості піддонів і різноманітності деталей, системою можна керувати та контролювати систему керування піддонами, інтегровану в блок керування, або через гнучкий FEHLMANN MCM™ (Milling Center Manager). Таким чином, FEHLMANN VERSA 745 можна адаптувати до широкого спектру концепцій автоматизації – навіть якщо ви вирішите модернізувати свою машину пізніше.
Коли 8- чи 16-годинна зміна на день стає недостатньою… Все частіше «час виходу на ринок» є одним із найважливіших критеріїв «виживання» для сучасних інструментальних майстерень і виробників деталей. Нові продукти розробляються і виробляються в надзвичайно короткі проміжки часу. За допомогою новітньої інформаційної технології FEHLMANN MCM™ (керівник фрезерного центру) деталі можна завантажувати та вивантажувати швидко та надійно – зручним для оператора способом. Крім високої якості деталі, ключовими факторами є необмежена доступність, доступність системи під час денних змін, а також безпека процесу під час привидних змін (роботи без нагляду, без або з невеликою кількістю персоналу). FEHLMANN MCM™ пропонує вам цінну підтримку – перевірену багато разів – відповідаючи сучасним вимогам автоматизації та базуючись на відкритих промислових стандартах. Оскільки програмне забезпечення MCM є внутрішньою розробкою FEHLMANN, ви можете довірити нам підтримку всієї системи.
Майже безмежні можливості – відкрийте для себе FEHLMANN MCM™!
Керівник фрезерного центру Fehlmann
Система керування фрезерним центром — власна розробка Fehlmann — керує машиною та роботом. Порядок обробки, нульові точки тощо вводяться в просту та зрозумілу робочу таблицю (поверхня Windows). За допомогою клацання миші оператор може змінити порядок обробки або окремі параметри під час роботи системи.
Зберігаючи гнучкість навіть в автоматичному режимі: деталь можна встановити без будь-яких проблем. Завдяки високому комфорту оператора машини та MCM рішення Fehlmann підходить не лише для серійного виробництва, але вже є ефективним, коли виготовляється лише кілька частин.
Моніторинг поломки інструменту, керування програмою ЧПУ, реєстрація системних подій і телефонна тривога (опціонально) через SMS, надіслану на попередньо вибраний номер мобільного телефону, – це лише кілька функцій, які дозволяють працювати без нагляду вночі чи у вихідні.
Повна система з одного джерела
Системи вводяться в експлуатацію та тестуються з конфігурацією, що відповідає потребам замовника, тут, на нашій роботі.
Ми розробляємо та виробляємо машину та MCM™. Для обробки деталей ми використовуємо стандартних роботів.
З наведеними вище системами ми пропонуємо перевірені рішення.
Значною мірою ми завдячуємо практичністю наших рішень багатьом пропозиціям та ідеям клієнтів MCM™, багато з яких було використано в стандартному рішенні.
Опції
У стандартній версії наші верстати вже добре оснащені всіма функціями, необхідними для високоточної обробки.
Доступні різні додаткові опції, наприклад:
- Система охолодження високого тиску з подачею через шпиндель і конвеєром стружки.
Різні інструменти та системи вимірювання деталей (зондові системи, лазер …) - Інтегрована мінімальна кількість мастила для обробки HSC
Інтегрована система затискання нульової точки та рішення автоматизації
Технічні характеристики
| Travel distances | ||
| X | mm | 500 |
| Y | mm | 650 |
| Z | mm | 420 |
| A | degrees | 255° (+120° / -135°) |
| C | degrees | 360° endlessly rotating |
| Machining area | ||
| max. workpiece 5-axis | mm | D 500 / H 400 |
| Distance table to spindle nose | mm | 100 – 520 |
| Spindle | ||
| Speed / power at S6 (40% ED) | rpm | 50 – 14,000 / 26.3 kw |
| 50 – 18,000 / 26.3 kw | ||
| 50 – 24,000 / 25 kw | ||
| 50 – 30,000 / 13.7 kw | ||
| Tool changer | no. of pockets | 42/74/rack magazine 112 to 600 tools, depending on tool holder, scalable |
| Further data | ||
| Feed rate / Rapid feed | mm/min | 1-50,000 |
| Control | Heidenhain CNC-control | TNC 640 with 24″ touch screen (ext. Workspace) |
| Dimensions (width/depth/height) | m | 2.43 / 2.73 / 3.25 |
| Weight | kg | 10,000 |
Subject to technical modifications.
